高精度伺服拧紧系统的控制中枢，支持2-10000Nm全系列拧紧轴，实现网络化、数字化、智能化装配。

产品概述

PC-10I 系列拧紧控制器是基于工业电脑（PC 平台）的高精度伺服拧紧控制系统，与伺服拧紧轴配套，构成完整的高精度伺服拧紧系统。系统实现超高精度拧紧控制，支持拧紧策略自由选择设置、拧紧过程动态分析判断、拧紧数据保存与追溯等功能，并可通过网络与 PLC 连线控制。

基于工业电脑的控制方式，帮助企业快速集成进入工业 4.0：便利远程访问、数据分析、联接 MES 系统以及产品升级维护，从而实现拧紧装配的网络化、数字化和智能化。

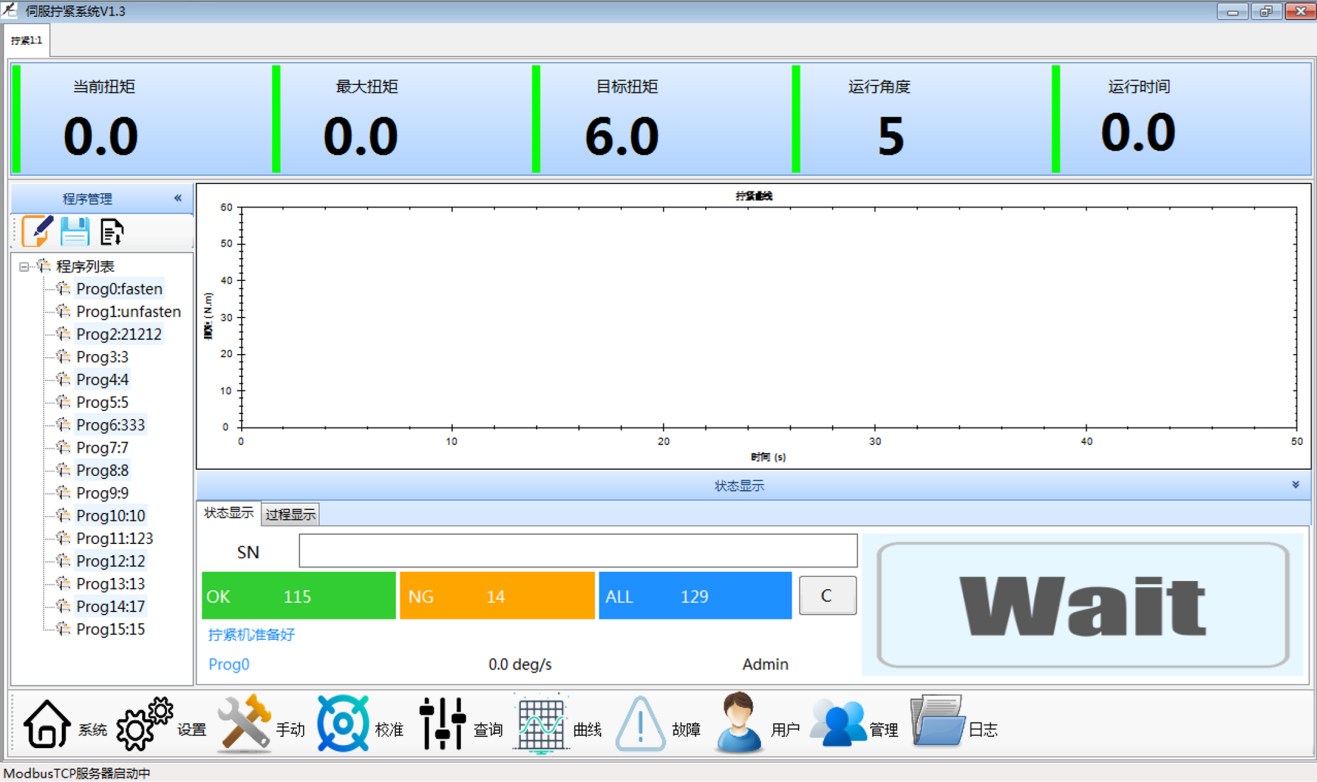

产品界面

• 采用工业触摸屏搭配图形化操作软件，中文界面，拧紧程序、过程参数、监控曲线一屏管理。

• 支持256段拧紧程序自由编辑，可视化拧紧曲线示意，各阶段扭矩、角度、速度、时间参数逐项设定。

• 每次拧紧的结果列表与扭矩-角度曲线实时记录，支持批量导入分析判断，拧紧质量全程可追溯。

• 硬件 IO 信号与 Modbus TCP 通讯地址对照一目了然，与 PLC 联机调试效率高，支持多轴同步控制信号。

重要功能

• 拧紧过程控制：支持寻帽、预拧紧、较终拧紧等拧紧过程判断；多种拧紧策略对应多种判断方式（扭矩法、角度法、扭矩角度法等）；实时判断 OK/NG 并通知 PLC，可连线 MES 系统。

• 高速高精控制：拧紧过程高速数字控制，精度高（扭力精度 ±2.5%）；可控制拧紧扭矩、转角，实时检测转速、转角，实现实时质量监控。

• 数据保存与追溯：拧紧数据、曲线任意组保存，数据储存量几乎没有限制；单条拧紧曲线评估点高达 150000 点；支持批量导入分析判断，质量追溯有据可查。

• 丰富控制信号与通讯：带以太网口 RJ45，支持 Modbus TCP 联机通讯、EtherCAT 总线接口。

技术参数

三种应用模式

• 单机应用：使用输入输出 I/O 点进行控制，单独完成拧紧作业。

• 联机应用：PLC 通过 Modbus TCP 进行通讯，融入产线自动化控制。

• 测试应用：通过拧紧软件直接控制，适用于工艺调试与拧紧分析。

控制器选型
