产品概述

SP 伺服压机控制器是西科元运伺服压装系统的控制重要，由 10 英寸触摸工业平板（压装监控屏）、数据处理模块与 THE PRESS 压装控制软件组成。系统通过 EtherCAT 高速总线连接伺服驱动器，压装程序数量与曲线保存数量均无限制，支持单机 I/O 控制、PLC 联机压装与桌面测试三种应用方式，并可接入 MES 完成压装数据追溯。

系统构成

l 压装监控屏：12 英寸触摸工业 PC，1024×768 全彩分辨率，电阻触摸屏，面板防护 IP65，支持嵌入式/壁挂/桌面安装，出厂预装压装软件

l 数据处理模块：DIN 导轨安装于电柜，提供 16 路开关量输入、16 路开关量输出、2 路 0-10V 模拟量输入（连接压力传感器），每个 I/O 通道带 LED 状态指示

l 通讯链路：监控屏与伺服驱动器、数据处理模块之间通过 EtherCAT 总线通讯；对外提供 Modbus TCP 以太网接口连接 PLC

l 伺服驱动器：配套伺服压机的伺服电机，动力线/反馈线连接

急停、安全光栅、安全门、正负限位等安全输入单独定义，与软件限位构成双重保护。

灵活的压装工艺编程

压装程序按步骤编排，步骤数量不限，程序号可自由切换。常用压装步骤覆盖各类压装工艺：

l 压到位移 / 压到压力：以设定速度压装至目标位置或目标压力，更大压力全程保护

l 恒压保持：到达目标压力后按设定时间保压，压装结果更稳

l 变量定位 / 相对位移：以变量或相对量控制压装终点，适配来料波动

l 等待时间 / 等待信号：与外部机构的动作时序配合

l 设置输出 / 复位输出 / 条件跳转 / 快速返回：完成逻辑控制与产线节拍衔接

多方面的曲线评估与判断

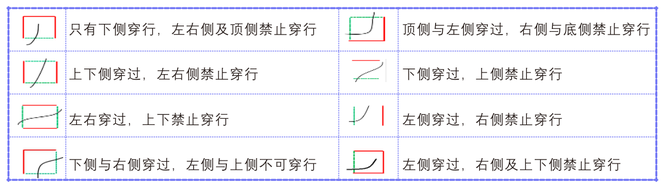

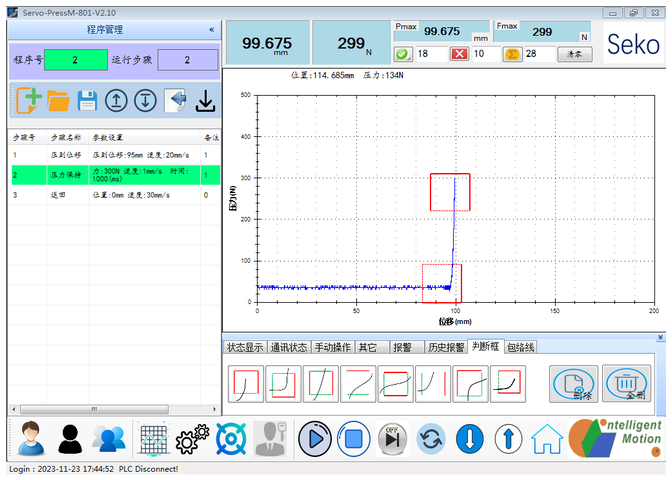

l 箱体评估：八种箱体判断框，实时曲线穿越设定通道即为合格，设定直观

l 包络线评估：上下包络轮廓限定曲线范围，支撑点灵活设定

l 扩展评估：拐点、斜率、终点等多种特征判断，覆盖复杂压装工艺

l 结果闭环：实时判定 OK/NG 并反馈 PLC，压装曲线按程序号或产品条码自动保存，历史数据可批量导入分析

通讯与产线集成

通过 Modbus TCP 以太网与主流 PLC 联机，已内置西门子 S7-1200、西门子 Smart、三菱 FX5U、施耐德 TM241 的通讯地址定义，联机配置快速可用。支持程序号远程切换、条码触发曲线保存、压装结果实时上传，可无缝接入 MES 完成整线质量追溯。

典型应用

l 单机压装工位：I/O 点直接控制，监控屏一键操作压装

l 流水线联机压装：PLC 协调多工位节拍，压装数据上传 MES

l 桌面测试与工艺验证：软件直接操控，快速迭代压装参数
