一台控制器，多轴同步 —— 高达 16 轴同步拧紧控制平台

在拧紧需要对多个螺栓进行紧固的连接件时，多个螺栓组成一个螺栓组，螺栓之间弹性相互作用的影响会导致螺栓预紧力下降。较好的解决方法，就是先将一组螺栓同时紧固到期望预紧力，再同步均匀拧紧到目标扭矩。

多轴螺纹同步拧紧除了要求对单个螺栓预紧力的控制足够，还对多个螺栓拧紧时间上的同步性、以及多个螺栓之间预紧力的离散度提出了很高要求。

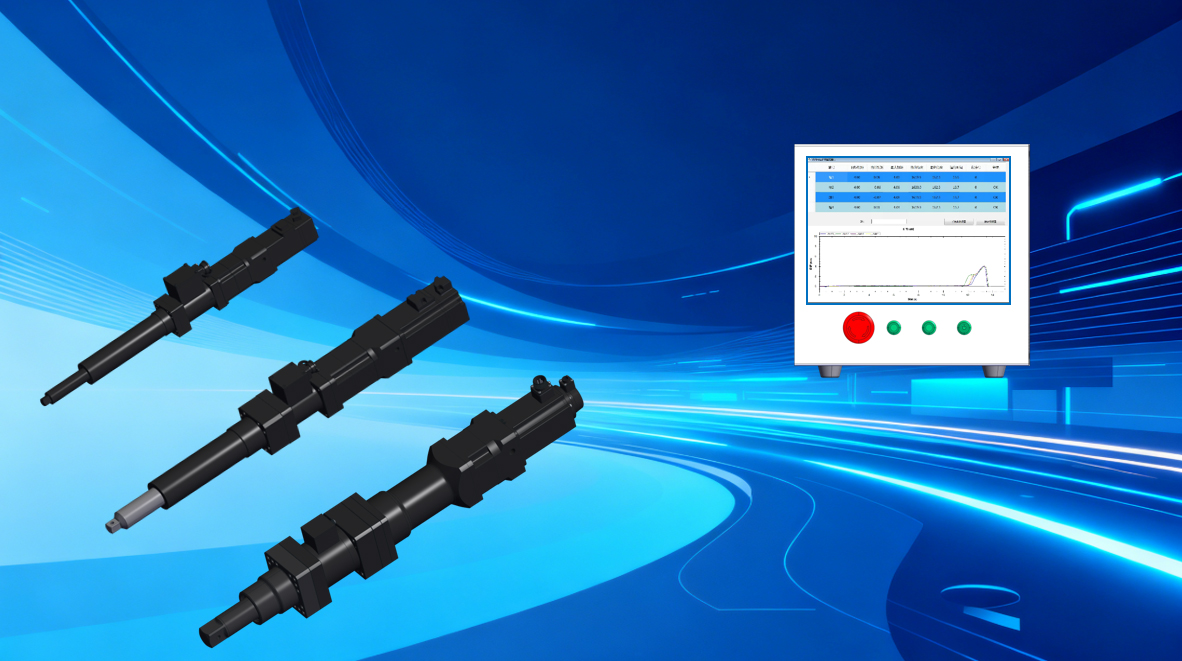

PCM 多轴拧紧控制器配合高性能伺服拧紧机，实现高精度螺栓扭矩控制监控：只需一台控制器即可实现多轴同步拧紧控制，配合多轴控制系统，可搭建高达 16 个拧紧轴的自动拧紧设备。

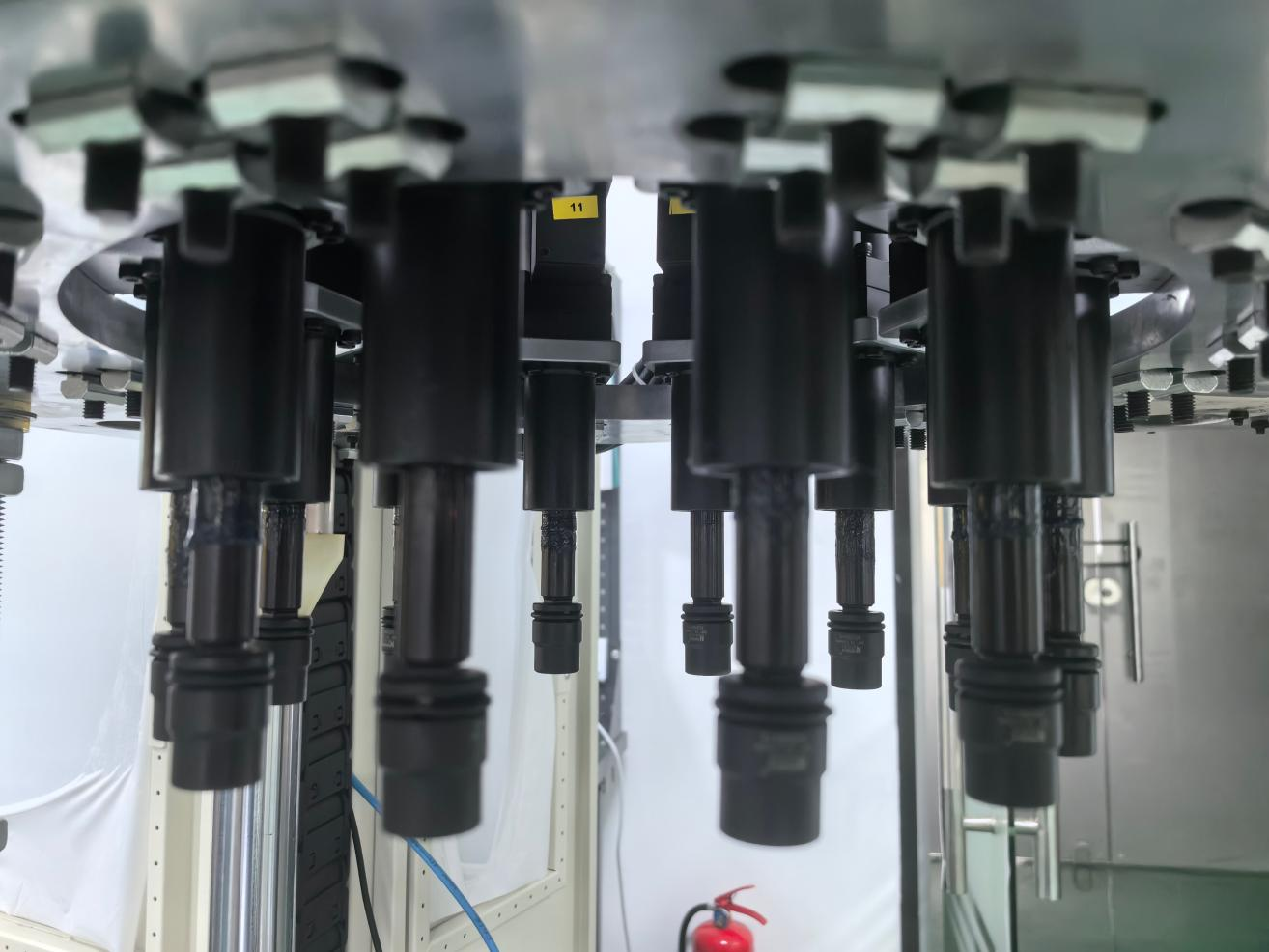

多轴同步控制

PCM 支持多拧紧轴同步控制操作，实现预拧紧同步与最终拧紧同步两阶段协同：

预拧紧同步：一组拧紧轴同时完成预拧紧，螺栓组均匀贴合受力

最终拧紧同步：各轴同步均匀拧紧到目标扭矩，保证螺栓组预紧力一致性

触摸屏界面各轴实时扭矩、目标值、拧紧时间与拧紧曲线同屏显示，多轴拧紧状态一目了然。

重要功能

高精度扭矩控制监控：配合高性能伺服拧紧机，实现高精度螺栓扭矩控制与全过程监控

拧紧策略设计：多种拧紧策略自由选择，支持寻帽、预拧紧、最终拧紧等拧紧过程判断

多轴同步控制：预拧紧同步、最终拧紧同步，兼顾拧紧时间同步性与预紧力离散度

数据保存追溯：各拧紧轴单独记录拧紧曲线，拧紧数据可保存、可追溯，支持质量分析

总线通讯：支持 Modbus TCP 联机通讯与 EtherCAT 总线，可与 PLC、MES 系统连线

柔性扩展：轴数灵活配置，通过软件配置适应不同产品型号的同步拧紧需求

系统配套

PCM 多轴拧紧控制器与 SK 系列伺服拧紧轴（2-10000Nm 共 12 档扭矩）配套，构成完整的多轴同步拧紧系统，覆盖 2Nm 至 10000Nm 的拧紧工艺范围。

典型应用

适用于螺栓组建模、多螺栓同步紧固的装配场景：

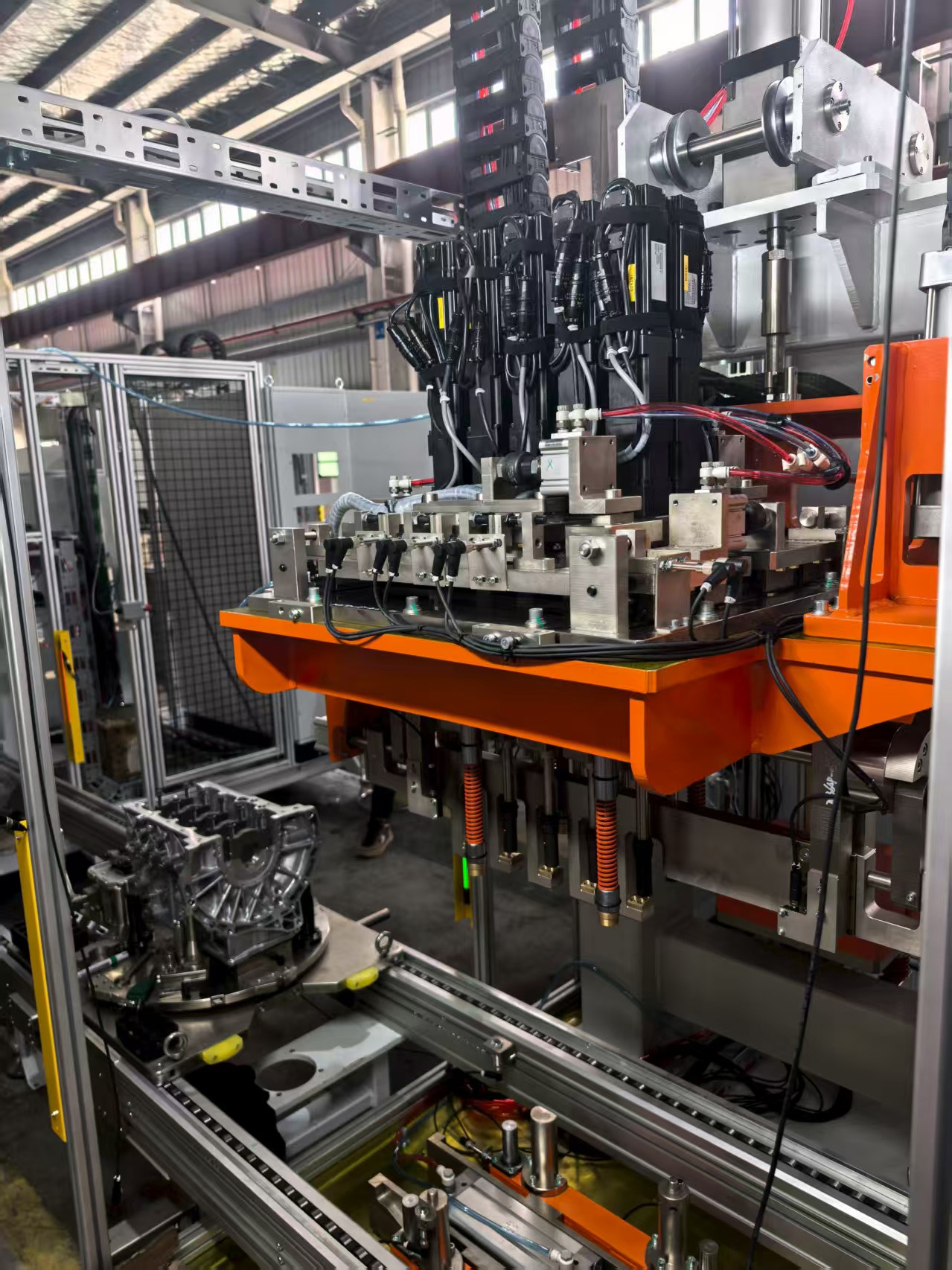

汽车零部件：发动机缸盖、车桥、底盘等螺栓组同步拧紧

新能源：电池包模组、换电机构等大批量螺栓同步装配

风电与工程机械：大尺寸法兰连接的成组同步拧紧

试验台架：多工位同步加载与紧固试验

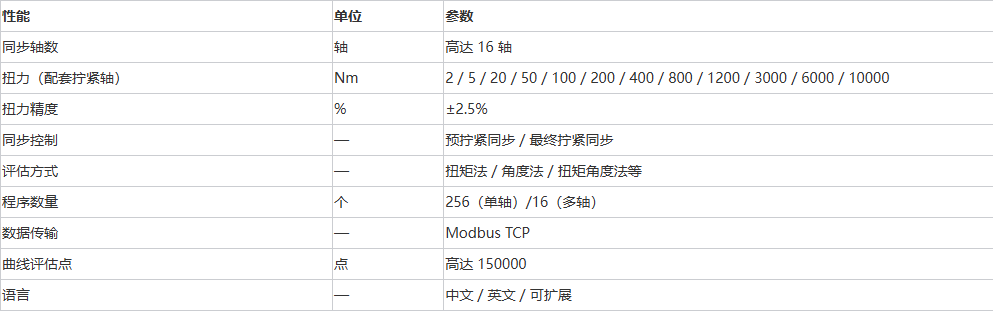

技术参数
